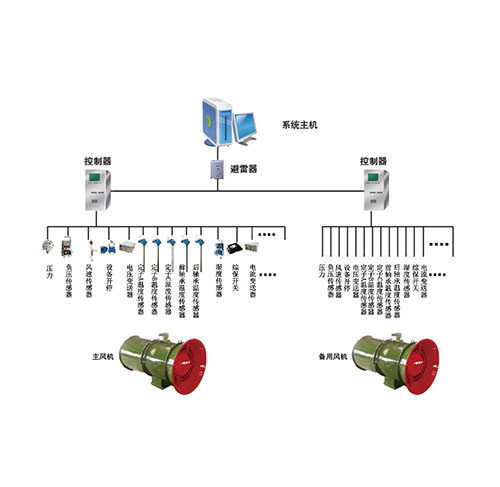

 KJ645系統介紹 詳細說明 KJ645煤礦用主通風機監測系統 一、系統簡介 本系統以國家標準“通風機空氣動力性能試驗方法”和煤炭行業標準“煤礦用主要通風機現場性能參數測定方法”為依據，應用工業計算機檢測技術對礦用大型通風機的運行狀態進行連續在線測量與處理。以多種方式提供通風機運行狀態的各種數據。保障通風機的安全運行和方便通風機的性能測試，并為多種功能擴充提供方便的條件。在線測量與處理的風機運行參數包括：風機入口靜壓、全壓、風速、流量、入口溫度（即井下出氣體溫度）、電機的軸承溫度、定子繞組溫度、電機輸入電壓、電流、轉速、功率和總功率、風機效率、正反風信號等。 二、系統特點 1、采用高性能的西門子PLC，使系統可靠性及抗干擾能力得到保證。操作簡單、功能強大、界面美觀，具有語音報警功能。 2、系統從控制現場到上位機的傳輸是數字信號，從而有較遠的傳輸能力和較高的抗干擾能力。 3、系統可監測風速、風量、負壓、壓力、差壓、溫度、風門開關等環境參數，也可監測風機設備開停等參數和電壓、電流、功率、電度等電量參數。 4、強大的編程功能，簡單實用，實現檢測、報警和控制功能。 5、系統具備接入局域網與數據上傳功能,局域網的所有終端在授權情況下能夠查閱系統的所有數據（包括動態圖、報表）。 6、系統采用進口PLC作為監控系統的核心主控單元，從根本上提高了系統的可靠性及使用壽命。 7、系統配有總線接口，通過485通訊協議可以方便的與上位機或其他PLC之間實現數據通信。 8、適用于各行各業各種場合的檢測及自動化控制。 三、系統功能 1、在線測量并顯示風機運行的參數，并以指定的時間間隔刷新，便于各種參數的直接定位觀察和使用； 2、以實時曲線圖形顯示在線測量與處理的風機運行參數，便于觀察一小時內（或其它指定長度）各種不同參數的變化趨勢； 3、以歷史曲線圖形顯示測量與處理的風機運行參數，并能查詢任意歷史時刻的數據。歷史數據在計算機數據庫中的保留量為一個月或指定時間跨度，也可拷入磁盤長期保存，便于查詢分析； 4、以報表形式查詢顯示在線測量與處理的風機運行參數的歷史數據，便于值班人員打印值班表及技術人員定量研究、分析和準備數據制作性能曲線； 5、各種報表模式（日報表、三班報表）的配置，報表中顯示相關的數據； 6、以多種形式對在線測量與處理的風機運行參數報警： 7、配置動態圖相關參數：模擬量數據顯示、柱狀圖、設備的開停狀態用GIF動畫和直線動畫表示、分站的工作狀態（故障和正常），設備開停的累計時間和次數； 8、對于不同類型的風機，可方便地增加測量參數； 9、可將各風機房測量與處理的數據利用無線或有線通信方式傳輸?shù)娇傉{度室，便于集中管理； 10、選擇自由報表的配置文件，顯示相關信息,可以像Excel那樣編輯； |
