基于工業以太環網的全礦井綜合自動化系統

　　基于工業以太環網的全礦井綜合自動化系統將地面信息管理系統、礦井環境監控子系統、各生產環節自動控制子系統及通信指揮調度子系統通過高速工業以太環網和自動化平臺軟件整合，實現全礦井的管控一體化。

系統功能

　具有豐富的軟件接口（OPC、DDE、ODBC、FTP 上傳等），無縫整合各子系統，實現全礦井的管控一體化；

　采用B/S、C/S 結構，基于IE 瀏覽，客戶端零配置；

　在充分保留各子系統功能特點的基礎上，有效地協調各子系統運行于最佳狀態，通過嚴格的安全認證后可在任何一臺工作站上實現對井上、井下任何一臺設備的控制；

　具有數據查詢統計、歷史曲線顯示、報表打印、逐級報警、數據系統分級管理、報警故障記錄、完整的事件記錄等功能；

　具有強大的圖形組態功能，可組屏分屏顯示各子系統的實時動態圖形。

系統特點

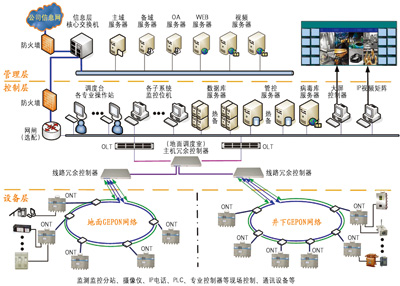

　采用三層體系結構，且控制層采用工業以太環網、設備層采用現場總線，保證了現場子系統的實時性；

　環網冗余，可快速建立連接及連接恢復，恢復時間＜20 ms （500 ms）；

　主干冗余網采用單模光纖，傳輸速率100 M/1000 M；

　全線產品采用工業級產品，確保了整個自動化系統長期連續可靠地運行；

　采用多種硬件、軟件安全措施，保證了系統運行的安全性和可靠性；

　強大的數據綜合及后臺處理功能支撐通風管理系統、安全管理系統等專家系統的運轉，為整個礦井的現代化綜合管理提供數據基礎，真正意義上實現了礦井的管控一體化；

　該系統是首個將工業以太環網應用于煤礦井下、其全礦井自動化平臺軟件為首套通過國家級評測的系統。
　　

生產單位： 監控分院
